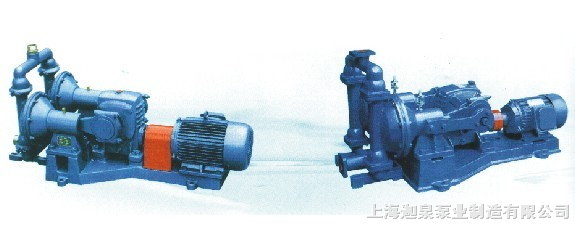

DBY型电动隔膜泵

简要描述:

  • 产品型号:DBY型
  • 更新时间:2023-02-24
  • 访  问  量:3971

详细介绍

DBY型电动隔膜泵-简介
DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合.

电动隔膜泵-主要用途:
        ⑴各种剧毒、易燃、易挥发液体。
        ⑵各种强酸、强碱、强腐蚀液体。
        ⑶可输送较高温度的介质150℃。
        ⑷作为各种压滤机前级送压装置。
        ⑸热水回收及循环。
        ⑹油罐车、油库、油品装卸。
        ⑺泵吸泡菜果酱、土豆泥、巧克力等。
        ⑻泵吸油漆、树胶、颜料粘合剂。
        ⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
        ⑽各种橡胶浆乳胶、有机溶剂、填料。
        ⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
        ⑿啤酒花及发酵粉稀浆、糖浆、糖密。
        ⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
        ⒁各种特殊介质的吸送。

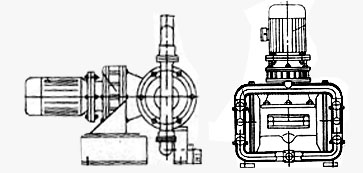

电动隔膜泵结构简图


电动隔膜泵-性能参数表


型 号 流量
(m 3 /h)
扬程
(m)
吸程
(m)
允许通过颗粒φ(mm) 电机功率KW








DBY-10 0.5 30 3 1 0.75
DBY-15 1 30 3 1 0.75
DBY-25 3.5 30 7 2.5 1.5
DBY-40 5.5 30 7 4.5 1.5
DBY-50 8.5 30 7 8 2.2
DBY-65 10 30 7 8 2.2
DBY-80 14 30 7 10 4
DBY-100 16 30 7 10 4



 电动隔膜泵-特性曲线图



电动隔膜泵-安装和使用方法

 电动隔膜泵-工作原理

电动隔膜泵电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。在左右两个泵腔内,装有上下四个单向球阀(1)隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。

产品名称 型号 铸铁 铸铁四氟 铝合金 铝合金四氟 不锈钢 不锈钢四氟 不锈钢F46 工作塑料
电动隔膜泵 DBY-10 1580 1640 1780 1840 1980 2040 2080
DBY-15 1620 1680 1800 1860 2100 2160 2200
DBY-25 2780 3000 2980 3200 3330 3550 2650
DBY-40 2920 3140 3080 3300 3620 3840 3940
DBY-50 4500 5000 4700 5200 5400 5880 6080
DBY-65 4700 5200 4900 5400 5600 6080 6280
DBY-80 6800 7800 7200 82000 8800 9800
DBY-100 7200 8200 7500 8500 9500 10500

  电动隔膜泵-安装尺寸表和尺寸图



型号

A
B
D
φ
L
H1
H2
DBY-10
456
342
185
φ12×4
650
370
50
DBY-15
456
342
185
φ12×4
650
370
50
DBY-25
537
455
210
φ14×4
1060
480
60
DBY-40
537
455
210
φ14×4
1060
480
60
DBY-50
800
345
345
φ16×4
1510
700
85
DBY-65
800
345
345
φ16×4
1510
700
85
DBY-80
800
345
345
φ18×4
1690
900
96
DBY-100
800
345
345
φ18×4
1690
900
96


正确选用隔膜
本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:

1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃:,耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶,专用于食品饮料的输送。

 注意事项

1.泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。
