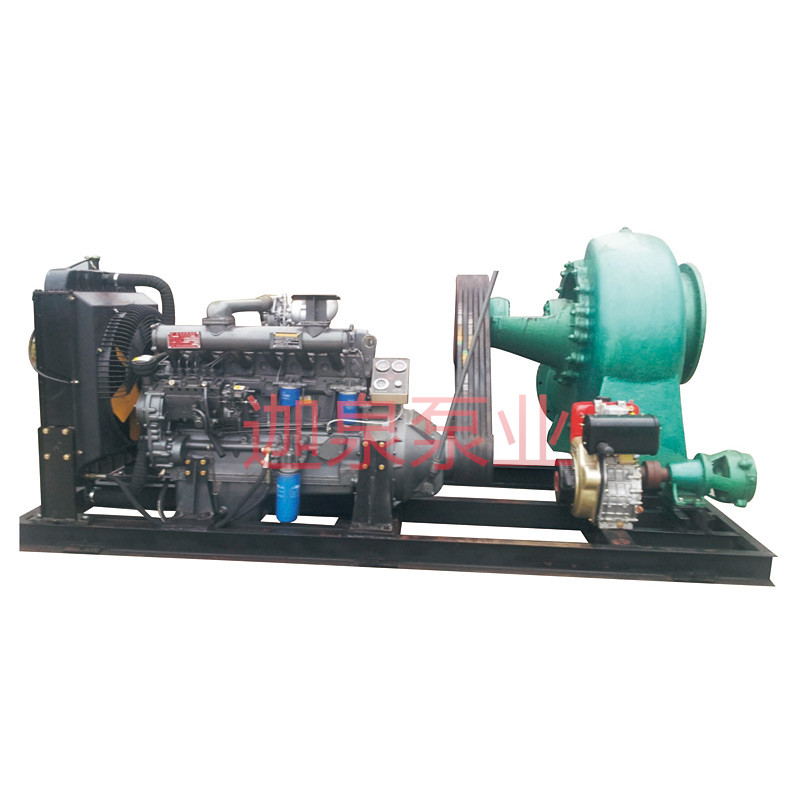

CHW型防洪排涝大流量柴油机泵

简要描述：柴油机泵轴封装置由填料、填料压盖、填料环和泵体上的调料函组成(150CHW和200CHW型泵无填料环)。其作用是防止空气吸入泵内和防止水从泵内过多地沿轴流出。

产品型号：
更新时间：2023-10-20
访问量：8845

产品咨询联系我们

产品分类

Product classification

柴油机多级泵有哪些重要组成结构是我们必须了解的？发布时间：2022-11-18
柴油机水泵在加油时有什么要领可言呢？发布时间：2022-10-12
柴油机水泵在未来一年将有一个更快速的发展过程发布时间：2022-8-2
看完柴油机水泵的这些优点你就知道为什么使用范围这么广泛了发布时间：2022-7-20
检测到柴油机水泵的油不否合格该怎么补救发布时间：2022-6-13
雨季来临如何做好防汛工作保证人生财产不受损发布时间：2022-5-17

详细介绍

防洪排涝柴油机水泵-柴油机混流泵-农村抽水机：

1. 特点：结构简单、使用可靠、装修方便，而且效率高、体形小、重量轻。

2. 传动方式：有直接传动和变速传动。常用动力机是电动机和柴油机。订货时应明确动力机的型号(功率、转数)，以便确定联轴器或皮带轮的规格。

3. 水泵方向：向水泵进口看，叶轮一般为逆时针旋转、(650KDW-5、-7、-10泵为顺时针旋转)。

产品概述：

CHW型泵柴油机、单级、单吸、涡壳式混流泵。
适用于输送清水或物理、化学性质类似于水的其它液体。
被输送的液体温度不宜高于50℃。
广泛用于农田排灌、工业和城市给排水等多种场合。　　

型号意义：

以300HW-8A为例

300——泵进、出口直径(mm)

CHW——柴油机涡壳混流泵

8——设计扬程(m)

A——切割叶轮外径或换用不同性能的叶轮。

性能范围:

流量:70~4500m3/h
扬程:4~20m
口径:150~650mm

结构特点:

1、CHW型泵主要由泵盖、叶轮、泵体、泵轴、轴套及轴承体(口径≤350mm)或轴承架(口径≥400mm)等主要零件构成。
2、泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小会产生摩擦；间隙过大，会导致泵体内的压力水大量回流、使泵的效率降低。实际使用的适宜间隙为0.3-0.7mm(将泵轴推向泵的进口端)，间隙可用增减纸垫厚度来调整。
3、轴封装置由填料、填料压盖、填料环和泵体上的调料函组成(150CHW和200CHW型泵无填料环)。其作用是防止空气吸入泵内和防止水从泵内过多地沿轴流出。

CHW柴油机涡壳式混流泵性能参数表

泵型号	流量		扬程m	转速r/min	口径		效率%	功率		临界汽蚀余量	重量Kg
泵型号	M³/h	L/S			进口mm	出口mm		轴功率Kw	配套功率Kw	NPSHC
150CHW-5	180	50	5	1450	150	150	82	2.99	4	2.7	60
150CHW-6	180	50	6	1450	150	150	82	3.59	5.5	3	68
	223	62	9.2	1800	150	150	82	7.07	7.5	4	68
150CHW-8	180	50	8	1450	150	150	82	4.78	5.5	2.7	60
150CHW-12	180	50	12.5	2900	150	150	82	7.47	11	6	55
200CHW-5	360	100	5	1450	200	200	81.5	6.01	7.5	4	105
200CHW-8	360	100	8	1450	200	200	83.5	9.39	11	4	105
200CHW-10	360	100	7	1200	200	200	83.5	8.22	11	4	130
	450	125	10	1450	200	200	83.5	14.68	18.5	5	130
:	500	139	12.2	1600	200	200	83.5	19.91	30	5.5	130
200CHW-12	360	100	12.5	1450	200	200	83.5	14.68	18.5	4	105
250CHW-5	540	150	5	1180	250	250	82	8.97	11	4	190
250CHW-7	450	125	7	980	250	250	84	10.22	15	4	168
250CHW-8	444	123	5.4	970	250	250	84	7.78	11	2.7	190
:	540	150	8	1180	250	250	84	14.01	18.5	4	190
:	664	184	12.1	1450	250	250	84	26	30	6.4	190
250CHW-11	450	152	4.8	980	250	250	84	7	11	4	169
:	650	180	11.6	1450	250	250	84	24.37	30	6	169
:	720	200	14.3	1600	250	250	84	33.38	37	6.5	169
250CHW-12	540	150	12.5	1180	250	250	84	21.88	30	4	190
300CHW-5	792	220	5	970	300	300	83	12.99	15	4	230
300CHW-8	792	220	8	970	300	300	85	20.3	22	4	230
300CHW-8A	581	161	3.9	730	300	300	84	7.48	11	3	230
:	780	217	7	980	300	300	84	18.08	22	4	230
:	1035	288	12.3	1300	300	300	84	42.17	55	5	230
300CHW-12	792	220	12.5	970	300	300	85	31.72	37	4	230
350CHW-8	745	207	4.4	730	350	350	85.5	10.44	15	4	330
:	1000	278	8	980	350	350	85.5	25.5	30	5	330
400CHW-7	1260	350	6.8	730	400	400	86	27.13	30	4	486
:	1692	470	12.3	980	400	400	86	65.9	75	5	486
400CHW-10	1400	389	9.94	730	400	400	86	44.3	55	4	496
:	1880	522	18	980	400	400	86	107.1	110	5	496
500CHW-6	1980	550	6.2	580	500	500	87	38.4	55	5.5	770
:	2492	692	9.8	730	500	500	87	76.4	95	6	770
650CHW-5	3312	920	5.1	485	650	650	85	54.1	75	5.5	1940
:	4032	1120	7.55	590	650	650	85	97.5	115	6	1940
650CHW-7	3400	944	6.5	450	650	650	88	68.4	90	5.3	1940
.	3663	1017	7.6	485	650	650	88	86.1	100	5.5	1940
.	4457	1238	11.18	590	650	650	88	154.2	180	6	1940
650CHW-10	4000	1111	14	590	650	650	88	173.3	180	6	1940
.	3322	923	9.7	490	650	650	88	99.7	115	5.5	1940
