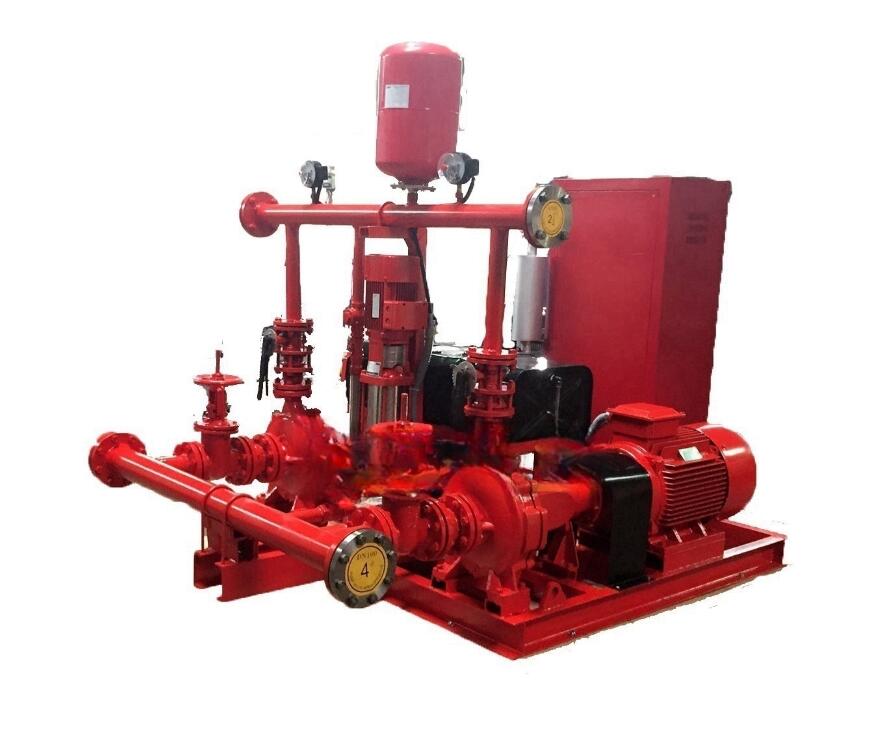

XBC型柴油机消防泵成套机组

简要描述:

  • 更新时间:2017-04-11
  • 在线咨询
     XBC系列柴油机消防泵组所配用的消防泵可用我公司生产的IS系列单级式、SSOW系列新型单级双级式、TSWAD型系列节段多级式。该系列设备配用的柴油机均采用国产或进口产品,具有启动特性好、过载能力强、结构紧凑、维修方便、使用简单、自动化程度高等特点,是一种、性能可靠的消防设备。

    XBC系列柴油机消防泵组的工作范围:

    流量范围:10-800L/S

    压力范围:0.2-2.2MPA

    转速:1500r/min    1800 min    2400 min    3000 min

    XBC系列柴油机消防泵组的工作范围:

    环境大气压力:>90KPa

    环境温度:50C-400C

    空气相对温度:80

    在非正常的条件下柴油机的功率,为保证正常工作,应选用较大功率的柴油机与水泵配套。

    性能特点:

    一、 具有完善的三种起动功能:

    1、 手动起动功能:通过转换开关可完成手动、自动联锁并可实现手动起动功能:

    2、 自动手动功能:允许起动三次、如三次起动不成功则发出“起动失败报警”并自动退出起动状态;一次起动成功后起动到额定负载时间为5-10-15S(按机组容量大小各异);

    3、 紧急手动直接起动功能:当自控装置故障时可实现紧急手动直接起动功能。

    二、 自动运行:当水泵机组接到有效消防信号后,如果电动机消防泵供电系统断电或缺相或电泵故障不能正常起动时,柴油机消防泵组会自动起动运行,一旦供电系统恢复正常或电动泵可正常运行时,可自动切换到电动泵。

    三、 自动停机:当消防信号消失后,柴油机消防泵会自延迟停机。

    四、 蓄电池自充电稳压功能:蓄电池可利用市电功柴油机充电电机自动充电,保证机组的顺利起动。

    五、 具有完善的指示系统:准备起动、手动起动、自动起动、机组运行、机组停机、蓄电池充电、超速、柴油机润滑油油压过低、增压器油压过低、柴油机润滑油油温过低、柴油机冷却水水温过高、蓄电池电压过低、燃油油位过低(或缺少)、柴油机冷却水水温过低预热、定时巡检。

    六、 具有完善的报警或保护系统:三次起动失败报警或保护、超速报警或保护、润滑油油压过低报警或保护、增压器油压过低报警或保护、冷却水水温过高报警或保护、润滑油油温过低报警或保护、自动充电装置故障报警、蓄电池电压过低报警、蓄电池电压过高报警、机油油位低报警或保护。

    七、 具有完善的显示系统:柴油机润滑油压力、柴油机转速、蓄电池充电电流、蓄电池充电电压。

    八、 直联式:柴油机与水泵直接联轴器联接,采用公共槽钢底座,结构紧凑、整体性能好,故障少、振动小,现场施工安装方便。

    九、 设备压力、流量范围广:机组选用IS系列单级单吸式、S\SOW系列新型单级双吸式、TSWA\D型系列节段多级式水泵,可满足水同场合的消防需求。

    十、 流量、压力可调整:柴油机水泵装有机械调整器或电子调整器,当水泵的流量、扬程与实际不一致时,可调节改变柴油机的转速。

    十一、 具有水加温预加热装置:机组装有AC220V冷却水预热装置,可保证机组在低于50C环境下正常工作。

    十二、 双蓄电池回路:当一组蓄电池失效时可自坮投入另一组蓄电池。

    十三、 免维修蓄电池:不需频繁添加补充液。

    十四、 自动定时巡检测试:消防系统通常处于备用状态,该机组设备能自动完成对机组的备用状态进行测试并及时报警。

    注:以上功能可根据用户需要选用。也可根据用特殊需要设计定做。

    配置:

    一、 水泵:IS系列单级单吸式、SSOW系列新型单级双吸、TSWAD型系列节段多级式。

    二、 柴油机:配单缸、双缸、三缸、四缸、六缸、八缸、十二缸柴油机。

    三、 转速:1500r/min    1800r/min   2400r/min  3000r/min

    四、 其它配件:滤清系统、消音系统、冷却系统、燃油箱、公用底座、散热水箱、蓄电池、充电器。(可加预热系统)

    五、 控制柜:单片机、PLC编程器、传感器、全自动控制柜。

      型号说明:







    结构与控制系统图



    功能说明:

    柴油机消防泵可与电动泵、稳压泵等组成自动水消防供水系统,并可与消防控制中心实现联动。

    当柴油机消防泵组接到起动命令时,如果市电断电,则柴油机自动控制柜立即向泵组起动马达发出开启信号,启动马达,使柴油机怠速起动,然后逐渐调节油门,使柴油机加速,直至额定转速。控制系统会自动监控柴油机的运转情况,如柴油机的油压、油温、转速、水泵的出口压力等,通过自动监控来判定柴油机是否正常起动。如果起动失败则控制系统会发出重起信号,若三次起动均失败,则自控系统会发出失败报警。当柴油机消防泵组接到管网压力恢复或市电恢复正常的信号时,泵组会迅速降速并在怠速位置监视一段时间后自动停机。

    柴油机消防泵组
    型号
    额定流量
    m3/h
    额定扬程
    m
    额定转速
    r/min
    水泵型号
    柴油机型号
    XBC8.0/13.9
    30-50-60
    84-80-75
    2900
    IS80-50-250
    4L22B-SB
    XBC7.0/13.0
    47
    70
    2900
    IS80-50-250A
    4L22B-SB
    XBC6.0/12.2
    44
    60
    2900
    IS80-50-250B
    4L22B-SB
    XBC8.5/11.7
    42
    85
    2900
    IS80-50-315B
    4L22B-SB
    XBC11.0/13.
    47
    110
    2900
    IS80-50-315A
    KM496-SB
    XBC12.5/13.9
    30-50-60
    128-125-123
    2900
    IS80-50-315
    KM496-SB
    XBC5.0/27.8
    60-100-120
    54-50-47
    2900
    IS100-65-200
    4L22B-SB
    XBC6.0/23.9
    86
    60
    2900
    IS100-65-250B
    4L22B-SB
    XBC7.0/25.8
    93
    70
    2900
    IS100-65-250A
    4L22B-SB
    XBC8.0/27.8
    60-100-120
    87-80-75
    2900
    IS100-65-250
    KM496-SB
    XBC10.0/25.0
    90
    100
    2900
    IS100-65-315B
    KM496-SB
    XBC5.0/55.6
    120-200-240
    58-50-45
    2900
    IS125-100-200
    KM496-SB
    XBC6.0/48.1
    173
    60
    2900
    IS125-100-250B
    KM496-SB
    XBC12.5/27.8
    60-100-120
    133-125-118
    2900
    IS100-65-315
    X6135JD
    XBC8.0/55.6
    120-200-20
    87-80-72
    2900
    IS125-100-250
    X6135JD
    XBC12.5/55.6
    120-200-240
    133-125-120
    2900
    IS125-100-315
    X6135JZD
    XBC11.0/52.8
    190
    110
    2900
    IS125-100-315A
    X6135JZD
    XBC9.2/48.1
    173
    92
    2900
    IS125-100-315B
    X6135JD
    XBC5.0/111
    240-400-460
    55-50-45
    1450
    IS200-150-400
    X6135JZD
    XBC5.0/28
    100
    50
    1450
    IS125-100-400
    495AD
    XBC5.0/28
    200
    50
    1450
    IS150-125-400
    TL4110ZD
    XBC4.6/10
    30-36-42
    50-46-40
    1450
    75TSWA×4
    4L22B-SB1
    XBC5.7/10
    30-36-42
    62-57-50
    1450
    75TSWA×5
    4L22B-SB1
    XBC6.9/10
    30-36-42
    75-69-60
    1450
    75TSWA×6
    4L22B-SB1
    XBC8.0/10
    30-36-42
    87-80-70
    1450
    75TSWA×7
    4L22B-SB1
    XBC9.2/10
    30-36-42
    100-92-80
    1450
    75TSWA×8
    4L22B-SB1
    XBC10.3/10
    30-36-42
    112-103-90
    1450
    75TSWA×9
    4L22B-SB1
    XBC6.2/19.2
    62-69-80
    64-62-56
    1450
    100TSWA×4
    495AD
    XBC7.8/19.2
    62-69-80
    81-78-70
    1450
    100TSWA×5
    495AD
    XBC9.3/19.2
    62-69-80
    97-93-84
    1450
    100TSWA×6
    495AZD
    XBC10.9/19.2
    62-69-80
    113-109-98
    1450
    100TSWA×7
    495AZD
    XBC6.4/25
    72-90-108
    69-64-60
    1450
    125TSWA×3
    495AD
    XBC8.6/25
    72-90-108
    92-86-80
    1450
    125TSWA×4
    TL4110D
    XBC10.8/25
    72-90-108
    115-108-100
    1450
    125TSWA×5
    TL4110ZD
    XBC6.0/43
    119-155-191
    65-60-55
    1480
    150TSWA×2
    TL4110D
    XBC9.0/43
    119-155-191
    97-90-82
    1480
    150TSWA×3
    TL4110ZD
    XBC12.0/43
    119-155-191
    129-120-109
    1480
    150TSWA×4
    X6135JD
    XBC8.6/77.8
    190-280-346
    95-86-77
    1480
    200D1-43×2
    X6135JD
    XBC12.9/77.8
    190-280-346
    142-129-115
    1480
    200D1-43×3
    X6135JZD
    XBC12.0/125
    400-450-500
    123-120-114
    1480
    D450-60Ⅲ×2
    WX6135JD
    XBC11.4/139
    450-500-550
    120-114-108
    1480
    D500-57×2
    12V135JZD
    XBC12.0/200
    550-720-850
    132-120-108
    1480
    D720-62×2
    W12V138A
    XBC5.0/60
    150-216-260
    59-50-45
    1480
    D216-25×2
    TL4110ZD
    XBC7.5/60
    150-216-260
    88-75-67
    1480
    D216-25×3
    X6135JD
    XBC10.0/60
    150-216-260
    118-100-90
    1480
    D216-25×4
    X6135JD
    XBC12.5/60
    150-216-260
    147-125-112
    1480
    D216-25×5
    X6135JZD
    XBC6.5/134
    360-485-612
    71-65-56
    1450
    250S65
    X6135JZD
    XBC9.0/219
    590-790-936
    93-90-82
    1450
    300S90
    W12V135AZD
    XBC7.8/210
    576-756-918
    86-78-70
    150
    300S90A
    12V135AJZD
    XBC6.7/200
    540-720-900
    72-67-57
    1450
    300S90B
    12V135JZD
    XBC5.8/219
    576-790-972
    65-58-50
    1450
    300S58
    X6135JD
    XBC5.0/204
    529-735-893
    55-50-42
    1450
    300S58A
    X6135JZD
    XBC12.5/351
    850-1260-1660
    140-125-100
    1450
    350S125
    KTA38-G2
    XBC11.2/328
    787-1181-1538
    120-112-86
    1450
    350S125A
    KTA38-G
    XBC9.6/305
    697-1098-1363
    106-96-77
    1450
    350S125B
    KTA19-G4
    XBC7.5/351
    972-1260-1440
    80-75-65
    1450
    350S75
    W12V138A-3
    XBC6.5/325
    900-1170-1332
    70-65-56
    1450
    350S75A
    W12V135AD
    XBC5.5/300
    813-1080-1202
    59-55-46
    1450
    350S75B
    12V135JZD

    FSS型泵及Omega型卧式双吸泵型谱图
    如上述型谱表及型谱图未能满足你们的需求,请将流量及扬程告诉我们,由我们帮你选型。
