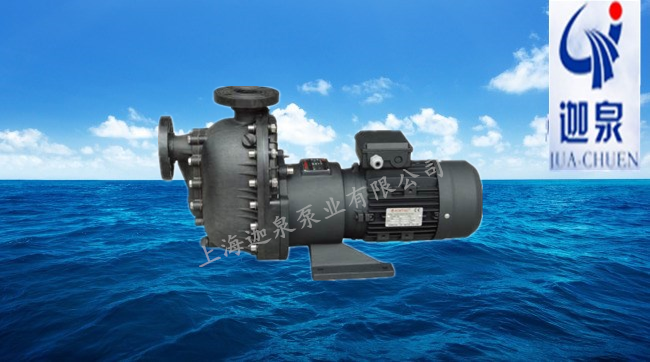

ZBF自吸式塑料磁力泵

简要描述:ZBF自吸式塑料磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,广泛应用于石油、化工,制药、印染、电镀、食品、环保等企业。

  • 产品型号:ZBF
  • 更新时间:2023-10-20
  • 访  问  量:3535

详细介绍

产品概述:
ZBF型自吸式塑料磁力传动离心泵简称(自吸塑料磁力泵)是结合新型纳米材料、自吸结构和磁力传动技术,并经过公司技术人员反复研究试验而成功的高新技术产品,具有自吸性能、腐蚀、无泄漏等优点。

自吸塑料磁力泵采用外混式轴向回水结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成,见示意图。泵启动后在离心力的作用下,吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着流速的减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

自吸塑料泵以静密封取代动密封,使过流部件处于完全密封状态,彻底解决了其它离心泵轴封无法避免的跑、冒、滴、漏、之弊病,过流部件的材料均采用耐腐蚀纳米聚丙烯为主要材料.塑料自吸磁力泵使用范围广,耐腐蚀性能强,使用方便等优点.该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,广泛应用于石油,化工,制药,印染,电镀,食品,环保等企业的生产流程中输送不含颗粒杂质的腐蚀性液体,尤其适用于易燃,易暴,易挥发,有毒和贵重液体的输送.

ZBF型产品符合JB/T7742-1995小磁力传动离心泵标准,为全磁力泵联合设计的优化产品.结合国外的技术,采用外混式结构的自吸塑料磁力泵,该泵以增强聚丙烯为主要材料,自吸时间短,寿命长,是自动化远程控制和流动输送强腐蚀液体的无漏泵.

型号意义:

性能曲线:

性能参数:


型号

口径(mm)

流量
(m3/h)

扬程
(M)

汽蚀余量
(NPSH)r(m)

电机功率
(KW)

转速
(r/min)

电压
(V)

频率
(HZ)

进口

出口

ZBF32-105

32

32

6.5

10

5

0.75

2900

380

50

ZBF32-115

16

5

1.1

2900

380

50

ZBF32-125

20

5

1.5

2900

380

50

ZBF40-105

40

40

10

10

5

1.1

2900

380

50

ZBF40-115

16

5

1.5

2900

380

50

ZBF40-125

20

5

2.2

2900

380

50

ZBF50-125

50

50

12.5

20

5

3

2900

380

50

ZBF50-160

32

5

4

2900

380

50
