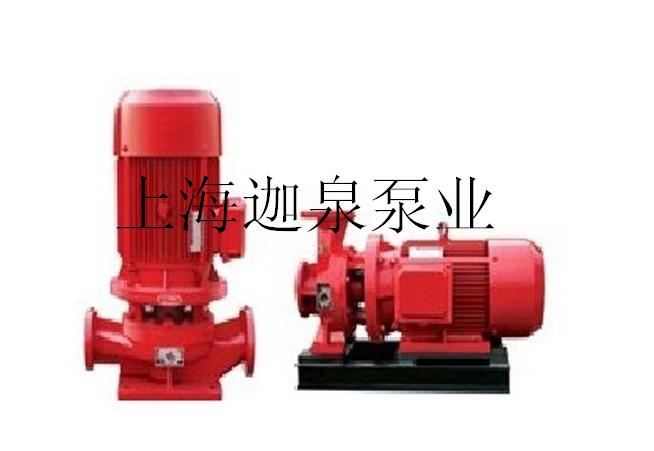

XBD-HY(HL)系列变流恒压消防切线泵的特点是变流稳压,流量、扬程曲线很平坦,既泵从零流量到所需流量范围内变化时,扬程基本不变(其扬程变化在5%范围内),保证小流量或零流量时不潮压,避免大流量时供应不上水。这种特性完全符合消防现场的使用特点,确保消防工作正常进行,大大提高了灭火效率及消防设备和消防人员的安全可靠性。
1、高效节能:采用CFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效的水力形线,提高了泵的效率。
2、安装、维修方便:立式管道式结构,泵的进出口能象阀门一样安装在管路的任何位置及任何方向,安装维修极为方便。
3、运行平稳,安全可靠:电机与泵直联,简化了中间传动结构,增强了运行的平稳性,使该机组运行平稳,安全可靠。
4、不锈钢套:轴的机封位置是相对易被锈蚀之处。直联式泵轴一旦被锈蚀,易造成机封密封失效。泵此处采用镶配不锈钢套,避免锈蚀发生,提高了轴寿命,降低运行维护成本。
5、轴承:泵所配电机中,Y(Y2)280以下轴伸端轴承(包括Y180以下风叶端轴承)采用封闭式轴承,正常使用时,免电机轴承的维护保养。
6、机封:机械密封基件一般选用橡胶波纹管结构,将传统机械密封中轴上密封密封由O形圈的线密封改为橡胶件的两道面密封,提高了密封效果。
二、引用标准
GB/T 1173-1995 铸造铝合金
GB/T 2100-1980 不锈耐酸钢铸件
GB/T 3216-1989 离心泵、混流泵、轴流泵和漩涡泵试验方法
GB/T 5657-1995 离心泵技术条件(I类)
GB/T 9112-2000 钢制管法兰类型与参数
GB/T 9124-2000钢制管法兰技术条件
GB/T 9239-1988 刚性转子平衡品质 许用不平衡的确定
GB/T 13006-1991离心泵、混流泵和轴流泵 汽蚀余量
GB/T 13007-1991离心泵效率
GB/T 13384-1992机电产品包装 通用技术条件
GB/T 13819-1992 铜合金铸件
GB/T 16907-1997 离心泵技术条件(I类)
JB/T 4297-1992 泵产品涂装技术条件
JB/T 6880.1-1993 泵用灰铸铁件
JB/T 6880.2-1993 泵用铸钢件
JB/T 8097-1999 泵的振动测量与评价方法
JB/T 8098-1999 泵的噪声测量与评价方法
JB/T 8687-1998 泵类产品抽样检查
三、技术参数
流量:5-200L/S
转速:980-2900r/min
口径:φ50-φ300
温度范围:≤80℃
工作压力:≤1.6MPa
配套电机:绝缘等级:B级或F级
防护等级:IP44或IP54
电机类型:Y或Y2
1 |
泵体 |
2 |
叶轮 |
3 |
叶轮螺母 |
4 |
键 |
5 |
机械密封 |
6 |
挡水圈 |
7 |
端盖 |
8 |
电机 |
9 |
底座 |
|
|
|
|
|
|
四、参数表示
五、性能参数
序号 |
型 号 |
流量 (L/S) |
扬程 (M) |
转速(r/min) |
电机功率 Kw |
进口 口径 |
出口口径 |
|
1 |
XBD4/15-HW(HL) |
15 |
40 |
2900 |
11 |
80 |
65 |
|
2 |
XBD5/15-HW(HL) |
15 |
50 |
2900 |
15 |
80 |
65 |
|
3 |
XBD6/15-HW(HL) |
15 |
60 |
2900 |
15 |
80 |
65 |
|
4 |
XBD7/15-HW(HL) |
15 |
70 |
2900 |
18.5 |
80 |
65 |
|
5 |
XBD9/15-HW(HL) |
15 |
90 |
2900 |
30 |
80 |
65 |
|
6 |
XBD10/15-HW(HL) |
15 |
100 |
2900 |
30 |
80 |
65 |
|
7 |
XBD11/15-HW(HL) |
15 |
110 |
2900 |
37 |
80 |
65 |
|
8 |
XBD12/15-HW(HL) |
15 |
120 |
2900 |
45 |
80 |
65 |
|
9 |
XBD13/15-HW(HL) |
15 |
130 |
2900 |
45 |
80 |
65 |
|
10 |
XBD3/20-HW(HL) |
20 |
30 |
2900 |
11 |
80 |
65 |
|
11 |
XBD4/20-HW(HL) |
20 |
40 |
2900 |
15 |
80 |
65 |
|
12 |
XBD5/20-HW(HL) |
20 |
50 |
2900 |
18.5 |
80 |
65 |
|
13 |
XBD6/20-HW(HL) |
20 |
60 |
2900 |
22 |
80 |
65 |
|
14 |
XBD7/20-HW(HL) |
20 |
70 |
2900 |
30 |
80 |
65 |
|
15 |
XBD8/20-HW(HL) |
20 |
80 |
2900 |
30 |
80 |
65 |
|
16 |
XBD9/20-HW(HL) |
20 |
90 |
2900 |
37 |
80 |
65 |
|
17 |
XBD10/20-HW(HL) |
20 |
100 |
2900 |
37 |
80 |
65 |
|
18 |
XBD11/20-HW(HL) |
20 |
110 |
2900 |
37 |
80 |
65 |
|
19 |
XBD12/20-HW(HL) |
20 |
120 |
2900 |
45 |
80 |
65 |
|
20 |
XBD13/20-HW(HL) |
20 |
130 |
2900 |
45 |
80 |
65 |
|
21 |
XBD14/20-HW(HL) |
20 |
140 |
2900 |
55 |
80 |
65 |
|
22 |
XBD15/20-HW(HL) |
20 |
150 |
2900 |
55 |
80 |
65 |
|
23 |
XBD16/20-HW(HL) |
20 |
160 |
2900 |
55 |
80 |
65 |
|
24 |
XBD5/30-HW(HL) |
30 |
50 |
2900 |
30 |
100 |
80 |
|
25 |
XBD6/30-HW(HL) |
30 |
60 |
2900 |
37 |
100 |
80 |
|
26 |
XBD7/30-HW(HL) |
30 |
70 |
2900 |
37 |
100 |
80 |
|
27 |
XBD8/30-HW(HL) |
30 |
80 |
2900 |
45 |
100 |
80 |
|
28 |
XBD9/30-HW(HL) |
30 |
90 |
2900 |
45 |
100 |
80 |
|
29 |
XBD10/30-HW(HL) |
30 |
100 |
2900 |
55 |
100 |
80 |
|
30 |
XBD11/30-HW |
30 |
110 |
2900 |
55 |
100 |
80 |
|
31 |
XBD12/30-HW |
30 |
120 |
2900 |
75 |
100 |
80 |
|
32 |
XBD13/30-HW |
30 |
130 |
2900 |
75 |
100 |
80 |
|
33 |
XBD14/30-HW(HL) |
30 |
140 |
2900 |
75 |
100 |
80 |
|
34 |
XBD15/30-HW(HL) |
30 |
150 |
2900 |
90 |
100 |
80 |
|
35 |
XBD16/30-HW(HL) |
30 |
160 |
2900 |
90 |
100 |
80 |
|
36 |
XBD17/30-HW |
30 |
170 |
2900 |
110 |
100 |
80 |
|
37 |
XBD18/30-HW |
30 |
180 |
2900 |
110 |
100 |
80 |
|
38 |
XBD19/30-HW |
30 |
190 |
2900 |
132 |
100 |
80 |
|
39 |
XBD20/30-HW |
30 |
200 |
2900 |
132 |
100 |
80 |
|
40 |
XBD21/30-HW |
30 |
210 |
2900 |
160 |
100 |
80 |
|
41 |
XBD22/30-HW |
30 |
220 |
2900 |
200 |
100 |
80 |
|
42 |
XBD5/40-HW(HL) |
40 |
50 |
2900 |
45 |
125 |
100 |
|
43 |
XBD6/40-HW(HL) |
40 |
60 |
2900 |
45 |
125 |
100 |
|
44 |
XBD7/40-HW(HL) |
40 |
70 |
2900 |
55 |
125 |
100 |
|
45 |
XBD8/40-HW |
40 |
80 |
2900 |
55 |
125 |
100 |
|
46 |
XBD9/40-HW |
40 |
90 |
2900 |
75 |
125 |
100 |
|
47 |
XBD10/40-HW |
40 |
100 |
2900 |
75 |
125 |
100 |
|
48 |
XBD11/40-HW(HL) |
40 |
110 |
2900 |
90 |
125 |
100 |
|
49 |
XBD12/40-HW(HL) |
40 |
120 |
2900 |
90 |
125 |
100 |
|
50 |
XBD13/40-HW(HL) |
40 |
130 |
2900 |
90 |
125 |
100 |
|
51 |
XBD14/40-HW |
40 |
140 |
2900 |
110 |
125 |
100 |
|
52 |
XBD15/40-HW |
40 |
150 |
2900 |
110 |
125 |
100 |
|
53 |
XBD16/40-HW |
40 |
160 |
2900 |
110 |
125 |
100 |
|
54 |
XBD17/40-HW |
40 |
170 |
2900 |
132 |
125 |
100 |
|
55 |
XBD18/40-HW |
40 |
180 |
2900 |
132 |
125 |
100 |
|
56 |
XBD19/40-HW |
40 |
190 |
2900 |
132 |
125 |
100 |
|
57 |
XBD20/40-HW |
40 |
200 |
2900 |
160 |
125 |
100 |
|
58 |
XBD5/50-HW(HL) |
50 |
50 |
2900 |
45 |
125 |
100 |
|
59 |
XBD6/50-HW(HL) |
50 |
60 |
2900 |
55 |
125 |
100 |
|
60 |
XBD7/50-HW(HL) |
50 |
70 |
2900 |
75 |
125 |
100 |
|
61 |
XBD8/50-HW |
50 |
80 |
2900 |
75 |
125 |
100 |
|
62 |
XBD9/50-HW |
50 |
90 |
2900 |
90 |
125 |
100 |
|
63 |
XBD10/50-HW |
50 |
100 |
2900 |
90 |
125 |
100 |
|
64 |
XBD11/50-HW(HL) |
50 |
110 |
2900 |
110 |
125 |
100 |
|
65 |
XBD12/50-HW(HL) |
50 |
120 |
2900 |
110 |
125 |
100 |
|
66 |
XBD13/50-HW(HL) |
50 |
130 |
2900 |
132 |
125 |
100 |
|
67 |
XBD14/50-HW |
50 |
140 |
2900 |
132 |
125 |
100 |
|
68 |
XBD15/50-HW |
50 |
150 |
2900 |
132 |
125 |
100 |
|
69 |
XBD16/50-HW |
50 |
160 |
2900 |
160 |
125 |
100 |
|
70 |
XBD17/50-HW |
50 |
170 |
2900 |
160 |
125 |
100 |
|
71 |
XBD18/50-HW |
50 |
180 |
2900 |
200 |
125 |
100 |
|
72 |
XBD19/50-HW |
50 |
190 |
2900 |
200 |
125 |
100 |
|
73 |
XBD20/50-HW |
50 |
200 |
2900 |
200 |
125 |
100 |
|
74 |
XBD3/60-HW(HL) |
60 |
30 |
1475 |
37-4 |
150 |
125 |
|
75 |
XBD4/60-HW(HL) |
60 |
40 |
1475 |
45-4 |
150 |
125 |
|
76 |
XBD5/60-HW(HL) |
60 |
50 |
1485 |
55-4 |
150 |
125 |
|
77 |
XBD6/60-HW |
60 |
60 |
2900 |
75 |
150 |
125 |
|
78 |
XBD7/60-HW |
60 |
70 |
2900 |
75 |
150 |
125 |
|
79 |
XBD8/60-HW |
60 |
80 |
2900 |
90 |
150 |
125 |
|
80 |
XBD9/60-HW |
60 |
90 |
2900 |
110 |
150 |
125 |
|
81 |
XBD10/60-HW |
60 |
100 |
2900 |
110 |
150 |
125 |
|
82 |
XBD11/60-HW |
60 |
110 |
2900 |
132 |
150 |
100 |
|
83 |
XBD12/60-HW |
60 |
120 |
2900 |
132 |
150 |
100 |
|
84 |
XBD13/60-HW |
60 |
130 |
2900 |
160 |
150 |
100 |
|
85 |
XBD14/60-HW |
60 |
140 |
2900 |
160 |
150 |
100 |
|
86 |
XBD15/60-HW |
60 |
150 |
2900 |
160 |
150 |
100 |
|
87 |
XBD16/60-HW |
60 |
160 |
2900 |
160 |
150 |
100 |
|
88 |
XBD17/60-HW |
60 |
170 |
2900 |
200 |
150 |
100 |
|
89 |
XBD18/60-HW |
60 |
180 |
2900 |
200 |
150 |
100 |
|
90 |
XBD19/60-HW |
60 |
190 |
2900 |
220 |
150 |
100 |
|
91 |
XBD20/60-HW |
60 |
200 |
2900 |
220 |
150 |
100 |
